Преобразователи уровня

РИС-101м1 (Датчики-индикаторы уровня)

ОКП 42 1874
ТУ 4218-035-42334258-2005

ОБЩИЕ СВЕДЕНИЯ

Датчики-индикаторы, далее индикаторы, предназ­начены для контроля уровня жидких и твердых (сыпучих) сред в системах автоматического кон­троля, регулирования и управления технологиче­скими процессами, в том числе со взрывоопасными условиями производства.
Индикатор исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).
Индикаторы обеспечивают:

  • преобразование уровня контролируемой сре­ды в стандартные токовые сигналы;
  • визуальную, звуковую и релейную (типа «су­хой контакт») сигнализацию назначенных поль­зователем четырех предельных  уровней среды;
  • цифровую индикацию уровня в процентах или в метрах;
  • передачу информации об измеряемых параметрах по последовательному интерфейсу RS-485 ModBus RTU.
Смотреть технические характеристики

Индикаторы соответствуют климатическому исполнению УХЛ категории размещения 2 по ГОСТ 15150.
Индикаторы устойчивы к воздействию клима­тических факторов внешней среды:

  • температура окружающего воздуха, 0С:
    - для первичного преобразователя -50...+60
    - для передающего преобразователя -30...+60
  • относительная влажность воздуха при темпе­ратуре 350С, % 95±3
  • (без конденсации влаги)
  • атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800)
    По стойкости к механическим воздействиям ин­дикаторы относятся к виброустойчивому и вибро­прочному исполнению группы N3 по ГОСТ Р 52931:
  • диапазон частот вибрации, Гц 5-80
  • ускорение, м/с2  9,8

Степень защиты от воздействия пыли и воды индикаторов IP54 по ГОСТ 14254.
Первичные преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РИС 101М1И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 действующих ПУЭ и другим директивным документам, регламентиру­ющим применение электрооборудования во взрывоопасных зонах помещений и наружных ус­тановок.
Передающие преобразователи индикаторов взрывозащищенного исполнения имеют марки­ровку взрывозащиты «[Exia]IIC в комплекте РИС 101М1И», искробезопасные выходные цепи уров­ня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Показывающий прибор индикаторов взрывоза­щищенного исполенения предназначен для уста­новки вне взрывоопасных зон.
По способу защиты человека от поражения эле­ктрическим током индикаторы относятся к клас­су 01 по ГОСТ 12.2.007.0.
Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой среды равнозначны или не хуже стали 12Х18Н10Т ГОСТ 5632, фторопласта 4 ГОСТ 10007, премикса ПСК-5 ТУ 6-11-544.
Индикаторы исполнения А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н, по ПНАЭГ-01-011-97
Индикаторы исполнения А относятся по сейсмостойкости к категории IIб по НП-031-01.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Условное обозначение, конструктивное испол­нение, длина погружаемой части чувствительного элемента, параметры контролируемой среды указаны в таблице 1.

  • Аналоговый токовый сигнал, мА 0-5; 0-20; 4-20 (вых 1)    0-5 (вых 2)
  • Релейный сигнал (переключающий контакт):
      -  число уставок 4
      - коммутируемая нагрузка, В:
    • резистивная, постоянный ток 5А   24
    • резистивная, переменный ток 5А   250
    • индуктивная, переменный ток 2А   250
  • Цифровой индикатор:
    - число разрядов   6
  • Дифференциал срабатывания, %  1,5
  • Погрешность контроля уровня по шкале показывающего прибора и по токовому выходно­му сигналу, % от диапазона измерения ±1,5
  • Погрешность срабатывания сигнализации уровня с релейными выходами, % от диапазона измерения уровня при дифференциале срабаты­вания не менее 1,5% от диапазона измерения уровня, не более ±1,5
  • Напряжение питания для РИС-101М1, РИС-101М1И, В 220 +22/-33
  • Частота переменного тока, Гц 50±1
  • Потребляемая мощность, В-А, не более 15
  • Напряжение питания для РИС-101М1 (постоянный ток), В 12±1,5 или 24±2
  • Длина линии связи между первичным и передающим преобразователями, м       до 1000
  • Масса, кг, не более:
      - передающего преобразователя 1,5
      - первичного преобразователя  (в зависимости от исполнения) 0,9-14

Индикаторы состоят из первичного преобразо­вателя (ПП) с чувствительным элементом,  пере­дающего преобразователя (ППР) и дополнительного показываю­щего прибора (амперметра М42301.34 с током полного отклонения 5 мА и шкалой 0-100%), по­ставляемого по требованию заказчика.
ПП состоит из:

  • литого корпуса;
  • блока электронного (далее - БЭ);
  • чувствительного элемента.

Корпус имеет съемную крышку и кабельный сальниковый ввод для подвода кабеля связи с ППР.
Принцип действия ПП основан на преобразова­нии изменения электрической емкости чувстви­тельного элемента, вызванного изменением уровня контролируемой среды, в частоту выход­ного сигнала.
ППР состоит из следующих частей:

  • настенного пластикового корпуса;
  • модуля вторичного преобразователя (далее - МВП);
  • модуля индикации (далее - МИ).

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

  • первичный преобразователь (согласно таблице 1);
  • передающий преобразователь;
  • показывающий прибор (амперметр, поставляется по отдельному заказу);
  • плавкая вставка ВП2Б-1В-0,5А - 2 шт.;
  • плавкая вставка ВП2Б-1В-1.0А - 2 шт.; -руководство по эксплуатации - 1 экз. на 10 индикаторов, поставляемых в один адрес;
  • паспорт - 1 экз.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ


1.Обозначение датчика-индикатора уровня.
2.Исполнение первичного преобразователя.
3.Взрывозащищенное исполнение.
4.Исполнение для ОАЭ.
5.Длина погружаемой части.
6.Выходной токовый сигнал 05-(0-5)мА, 02-(0-20)мА, 42-(4-20)мА.
7.Наличие последовательного интерфейса.
8.Наличие показывающего прибора.
9.Напряжение питания:
220 - переменный ток 220В, 50 Гц;
12 - постоянный ток 12В;
24 - постоянный ток 24В.

Таблица 1

Условное обозначение первичного преобра­зователя Конструктивное
исполнение чувствительного элемента
Длина погружаемой части чувствительного элемента, L , м Параметры контролируемой среды
Физическое состояние, электрические свойства Темпе­ратура, 0 С Рабочее избыточное давление, Рраб, МПа Относи­тельная диэлектри­ческая проница­емость Динами­ческая вязкость, Пас, не более Размер гранулы (куска), мм, не более
ПП-005 Стержневой неизолированный 0,85; 1,0; 1,6; 2,0; 2,5 Жидкая, неэлектро­проводная +250 2,5 2...10 1,0 -
ПП-005И +100
ПП-012 Пластинчатый 1,084; 1,684; 2,584 Жидкая, сыпучая, неэлектро­проводная +250 2,5 2...10 1,0 5
ПП-012И +100
ПП-016 Стержневой неизолированный 0,567; 0,667; 0,867; 0,967 Сыпучая, неэлектро­проводная +100 2,5 2...10 - 5
ПП-016И
ПП-025 Стержневой изолированный 0,85; 1,0; 1,6; 2,0; 2,5 Жидкая, электро­проводная +250 2,5 - 1,0 -
ПП-025И +100
ПП-064 Цилиндрический неизолированный 0,57; 0,67; 0,87; 0,97; 1,97; 3,27 Жидкая, неэлектро­проводная +250 2,5 2...10 1,5 -
ПП-064И +100
ПП-066 Цилиндрический изолированный 0,575; 0,675; 0,875; 0,975 Жидкая, электро­проводная +250 2,5 - 1,5 -
ПП-066И +100
ПП-082 Трубчатый неизолированный 0,5; 0,6; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0 Жидкая, неэлектро­проводная, в т.ч. сжиженные газы +250 4,0 1,6...2,2 1,0 -
ПП-082И +100
ПП-083 Цилиндрический изолированный 0,1; 0,25; 0.6; 1,0 Жидкая, электро­проводная +250 2,5 - 1,0 -
ПП-083И +100
ПП-084 Цилиндрический неизолированный 0,1; 0,25; 0.5; 0,6; 0,8; 1,0 Жидкая, неэлектро­проводная +250 2,5 2...10 1,0 -
ПП-084И + 100
ПП-092 Тросовый неизолированный 1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м Жидкая, сыпучая, неэлектро­проводная +85 - 2...10 1,0 5
ПП-092И
ПП-094 Кабельный 3.0; 4,0; 6,0 10,0 Жидкая, электро­проводная +85 1,0 - 1,0 -
ПП-094И
ПП-095 Тросовый 2,74; 4,24; 6,24 Жидкая, сыпучая, неэлектро­проводная +85 - 2...10 1,0 5
ПП-096 Тросовый изолированный 1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м Жидкая, сыпучая, электропроводная +85 - - 1,0 -
ПП-096И

Рис. 1. Габаритные и установочные размеры первичных преобразователей

ПП-005, ПП-005И
1- чувствительный элемент
2- корпус
3- гайка М6-6Н

ПП-025, ПП-025И
1- чувствительный элемент
2- корпус

ПП-012, ПП-012И
1- чувствительный элемент
2- корпус

ПП-016, ПП-016И
1- чувствительный элемент
2- корпус

ПП-064, ПП-064И, ПП-066, ПП-066И,
ПП-083, ПП-083И, ПП-084, ПП-084И,
1- чувствительный элемент
2- корпус

ПП-082, ПП-082И
1- чувствительный элемент
2- корпус

ПП-094, ПП-094И
1- чувствительный элемент
2- корпус

ПП-095
1- чувствительный элемент
2- корпус

ПП-092, ПП-092И, ПП-096, ПП-096И
1- чувствительный элемент
2- корпус
3- кольцо

Рис. 2. Габаритные и установочные размеры преобразователя передающего

Рис. 3. Габаритные и установочные размеры фланца монтажного
Фланец Ру4 МПа, Ду 50 мм с присоединительными размерами по ГОСТ 12815

Рис. 4. Схема подключения датчика-индикатора уровня РИС 101М1, РИС 101М1И

PI - амперметр М42301.34;
Rн - нагрузочный резистор:
 - от 0,2 до 2,5 кОм для выходного сигнала 0-5 мА;
 - от 0,1 до 1,0 кОм для выходного сигнала 0-20 и 4-20 мА.



ПИУП-М (преобразователи уровня буйковые пневматические)

ОКП 42 1422
ТУ 4214-032-42334258-2005

ОБЩИЕ СВЕДЕНИЯ

Преобразователи уровня буйковые измери­тельные пневматические ПИУП, в дальнейшем преобразователи, предназначены для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи ин­формации в виде стандартного пневматического сигнала об уровне жидкости (модели 11, 12, 13, 14, 15) или границе раздела двух несмешиваю- щихся жидкостей (21, 22), находящихся под вакуумметрическим, атмосферным или избыточным давлением.
Преобразователи должны эксплуатироваться в условиях, установленных для исполнения УХЛ категории размещения 3.1 или ХЛ категории раз­мещения 2 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 45 до плюс 50 °С или плюс 70 °С (соответственно ис­полнений: ДЗ для УХЛ, С2 для ХЛ по ГОСТ Р52931).
Для работы при плюс 70 °С преобразователи изготавливаются в обоснованных случаях по со­гласованию с изготовителем.
При наличии в контролируемых средах компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, преобразователи должны размещаться в обогреваемых шкафах или эксплуатироваться в комплекте с обогревателями уровнемеров ОУр

Смотреть технические характеристики

ТЕХНИЧЕСКИЕ ДАННЫЕ

Условное обозначение модификаций преобра­зователей, параметры измеряемой жидкости приведены в таблице 1.
Примечание.
При температуре измеряемой среды в диапазо­нах от -200 до -45 °С и от +50 до +400 °С преоб­разователи используются в качестве индикатора уровня жидкости.
Пределы допускаемой основной погрешности преобразователей, выраженные в процентах, от верхнего предела измерения или диапазона изменения выходного сигнала, должны соответ­ствовать ±0,5%; ±1,0 для преобра­зователей, наст­роенных на плотность р≥0,75г/см3 или разность плотностей (p2-p1) ≥0,2 г/см3 и ±1,5% для р≤0,75 г/см3 или (p2-p1) ≤0,2 г/см3

Таблица 1

Условное обозначение моделей преобразователя Условное обозначение
присоединительного
фланца
Верхний
предел измерения,
м
Параметры измеряемой жидкости Размеры
Давление МПа Плотность г/см3 Разность плотностей,  г/см3 Температура, 0С Н L1 H1
ПИУП-М-11 2-25-100 2-25-160 0,25…….16 до 10 до 16 от 0,5 до 2,0   -50…. +100 см. рис.2
ПИУП-М-12 2-100-40 0,25; 0,4; 0,6 до 4,0   -50…. +200 245 365 170
4-100-40
2-50-40 0,8………16   330
4-50-40
ПИУП-М-13 2-100-63 0,25; 0,4; 0,6 до 6,3   -200…. +50 375
2-50-63 0,8………16   338
ПИУП-М-14 2-100-63 0,25; 0,4; 0,6   -50…. +200 375
4-100-63
2-50-63 0,8………16   338
4-50-63
ПИУП-М-15 2-100-63 0,25; 0,4; 0,6   -50…. +400 375
2-50-63 0,8………16   338
ПИУП-М-21 2-25-160 0,6;0,8;1,0;1,6; 2,0;2,5;3,0 до 4,0 от 0,9 до 1,0 (для нижней фазы) от 0,12 до 0,4 -50…. +100 см. рис.2
ПИУП-М-22 2-100-40 0,6;0,8;1,0 -50…. +200
4-100-40 1,6; 2,0; 2,5; 3,0 245 365 170

При изменении уровня жидкости от нижнего до верхнего предела измерения выходной сигнал из­меняется от 20 до 100 кПа.
Давление воздуха питания преобразователей (140±14) кПа.
Преобразователи обеспечивают передачу вы­ходного сигнала по пневматической линии связи внутренним диаметром 6 мм на расстояние до 300 м по трассе.
По устойчивости к механическим воздействиям преобразователи выдерживают вибрацию часто­той (10...55) Гц с амплитудой вибросмещения не более 0,035 м
Степень зашиты преобразователей от воздей­ствия пыли и воды IP54 по ГОСТ 14254.
Расход воздуха питания в установившемся ре­жиме при нормальных условиях не превышает 5 л/мин.
Материалы буйка, подвески, кронштейна, мембраны, присоединительных фланцев указаны в таблице 2.

Таблица 2

Условное обозначение исполнения по материалам Материалы
буйка и подвески присоедини­тельного фланца и кронштейна прокладок мембраны
02 Сталь 12Х18Н10Т Сталь 12Х18Н10Т фторо­пласт Сплав 36НХТЮ
03 Сталь 08Х17Н15М3Т Сталь 08Х17Н15М3Т Сталь 06ХН28МДТ
04 Сталь 06ХН28МДТ Сталь 06ХН28МДТ Тантал

Вероятность безотказной работы преобразова­телей не менее 0,98 за 2000 ч.
Средний срок службы преобразователей - 12 лет.
Масса преобразователей без буйка не более, кг:
ПИУП-М-11 - 5,7
ПИУП-М-12 - 14,2
ПИУП-М-13 - 32,1(с теплоотводящим патрубком)
ПИУП-М-14 - 14,3
ПИУП-М-15 - 37,5 (с теплоотводящим патрубком)
ПИУП-М-21 - 5,7
ПИУП-М-22 - 14,2
Габаритные, установочные и присоединитель­ные размеры преобразователей соответствуют указанным на рисунках 1, 2 и в таблице 1
. Присоединительные размеры фланцев выпол­нены по ГОСТ 12815-80.
Типоразмеры присоединительных фланцев преобразователей приведены в таблицах 1
Рекомендуемые размеры буйков в зависимости от условного обозначения преобразователя и верхнего предела измерения уровня указаны в таблице 3.

Таблица 3

Длина буйка, L ,м

Диаметр буйка, d* мм



ПИУП-М-11

ПИУП-М-12,13,14,15

ПИУП-М-21

ПИУП-М-22

0,25

50

75





0,4

60





0,6

40

50

65

95

0,8

30

40

60

83

1,0

50

1,6

20

30

40

60

2,0

25

2,5

32

50

3,0

16

4,0

14

20





6,0

11

16





8,0

14





10,0

8





12,0

11





15,0;16,0

10





Примечание. Буйки длиной более 2000 мм изготавливаются секционными.
Буйки могут поставляться полиро­ванными для измерения уровня вязких сред, не обладающих адгезией с этой поверхностью. Необходимость поставки преобразователей с полиро­ванным буйком огова­ривается при заказе и согласовывается с преприятием-изготовителем.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В состав изделия входят:

  • преобразователь по табл.1 1 шт.
  • буек с подвеской 1 шт.
  • руководство по эксплуатации 1 экз.
  • (на 10 приборов поставляемых в один адрес)
  • паспорт 1 экз.
  • игла 5 шт.
  • флакон с демпферной жидкостью 1 шт.
  • дроссель (установлен в пневмореле) 1 шт.
  • комплект монтажных частей (для ПИУП-М-13, ПИУП-М-15) 1 компл.
  • ответный фланец по отдельному заказу) 1 шт.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ


1.Обозначение преобразователя.
2.Модель по табл. 1.
3.Климатическое исполнение.
4.Верхний предел измерения, м, по табл. 1.
5.Разность плотностей жидкостей для ПИУП- М - 21, 22 (для остальных моделей плотность жидкости от 0,5 до 2,0), г/см3, по табл. 1.
6.Плотность нижней фазы для ПИУП-М - 21, 22 (для остальных моделей не проставляется), г/см3.
7.Исполнение присоединительного фланца по табл.1.(первая цифра в условном обозначении присоединительного фланца)
8.Условное обозначении исполнения по материалам по табл. 2.
9.Основная погрешность.
10.Обозначение ТУ

Рис. 1. Габаритные, установочные и присоединительные размеры преобразователей ПИУП-М-12, ПИУП-М-13, ПИУП-М-14, ПИУП-М-15, ПИУП-М-22

Рис. 2. Габаритные, установочные и присоединительные размеры преобразователей ПИУП-М-11, ПИУП-М-21

Рис. 3. Схема установки преобразователя на объекте
1)установка ПИУП-М-11, ПИУП-М-21;
2)установка ПИУП-М-12 - ПИУП-М-15, ПИУП-М-22;
3)установка ПИУП-М-12 - ПИУП-М-15, ПИУП-М-22 на выносной колонке;
4)установка ПИУП-М-13, ПИУП-М-15 с использованием теплоотводящего патрубка






Сапфир-22МП1-ДУ (Преобразователи уровня буйковые электрические)

ОКП 42 1421
ТУ 4214-019-42334258-2006

ОБЩИЕ СВЕДЕНИЯ

В преобразователях Сапфир- 22МП1-ДУ впервые в России в качестве упругого элемента применена торсионная трубка. Это позволило избежать таких недостат­ков, как:
нестабильность «0» в статическом режиме;
заклинивание узла передачи усилий от буйка при контроле агрессивных сред, дающих отложение на элементах конструкции;
дополнительная погрешность за счет изменения рабочего избыточного давления.
Преобразователи Сапфир-22МП1-ДУ обладают высокими перегрузочными возможностями (7-8 кг без проявления остаточной деформации)

Преобразователи Сапфир-22МП1-ДУ предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства и обеспечивают непрерывное преобразование зна­чения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640,2642, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола  выходной сигнал дистанционной передачи.

Преобразователи Сапфир-22МП1-ДУ-Ех  имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требо­ваниям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99. Маркировка взрывозащиты «0ExiaIICT5 X» по ГОСТ Р51330.0 и ГОСТ 51330.10 (знак «X» - указывает на особые условия их применения, которые заключаются в том, что они могут включаться толь­ко в искробезопасные цепи устройств (блоков пита­ния), имеющих маркировку взрывозащиты не ниже «ExiallC» и свидетельство о взрывозащищенности, и допускаемые параметры которых (индуктивность и емкость) не менее суммарной индуктивности и ем­кости соединительной линии и преобразователя.
Преобразователи Сапфир-22МП1-ДУ-Вн выполнены с видами взрыво­защиты «взрывонепроницаемая оболочка» (d), «специальный» (s), с уровнем взрывозащиты «взрывобезопасный» (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взрывозащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdIICT5 X» (знак «X» указывает на воз­можность применения преобразователей при темпе­ратурах окружающего воздуха, указанных ниже).

Смотреть технические характеристики

Применение микропроцессорной электроники в преобразователях позволило:

  • повысить точность измерений в реальных усло­виях эксплуатации, в том числе значительно уменьшить температурную погрешность введением дина­мической температурной компенсации;
  • производить настройку «нуля» и «диапазона из­мерения» независимо друг от друга, а также пере­настройку на другой диапазон измерения;
  • производить установку «нуля» непосредственно на объекте, без вскрытия и разгерметизации элек­тронного блока, что важно при использовании преобразователя во взрывоопасной или агрессивной среде (при исполь­зовании HART-протокола калибровка производит­ся дистанционно);
  • производить без демонтажа преобразователя перенастройку на новые характеристики буйков (сухой вес и выталкивающая сила) и новые значе­ния плотности контролируемой жидкости;
  • выбирать отображение измеряемого уровня на ЖКИ в % (0-100) или в мм (0-9999);
  • выбирать вид выходного сигнала (0-5; или 4-20 мА);
  • устанавливать время усреднения выходного сигнала от 1 до 60 с;
  • устанавливать режим «'электронная лупа»;
  • выводить на ЖКИ ненормированное значение температуры внутри электрического блока;
  • Использование датчика Холла позволило иск­лючить прямой контакт датчика с подвижной сис­темой узла ввода, т.е. исключить разрушение дат­чика при неаккуратном монтаже или резком сбросе контролируемой жидкости из емкости.

Преобразователи имеют повышенную электро­магнитную совместимость, что обеспечивает их стабильную работу вблизи мощных источников эле­ктромагнитных излучений.
Сапфир-22МП1-ДУ (HART) легко интегрируются в цифровые АСУ ТП, а также могут применяться вместо уровнемеров со стандартными токовыми выходными сигналами в существующей аналоговой АСУ предприятия.
В преобразователях Сапфир-22МП1-Ду (HART) обеспечена возможность дистанционного снятия информации (значения измеряемого параметра, единицы и диапазона измерения, индивидуальных параметров прибора и др.), перенастройки и тести­рования.
Предусмотрена опция защиты настроек от не­санкционированного доступа.
По устойчивости к климатическим воздействиям преобразователи в зависимости от исполнения со­ответствуют:

  • климатическому исполнению УХЛ* категории размещения 3.1, но для работы при температуре от +1 до +50 °С (основной вариант исполнения) или, по обоснованному требованию потребителя, от +1 до +80 °С;
  • климатическому исполнению У* категории раз­мещения 2, но для работы при температуре от -30 до +50 °С (основной вариант исполнения) или по требованию потребителя от -40 до +80 °С

Преобразователи предназначены для контроля уровня сред не содержащих компонентов, конден­сат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.
При наличии таких компонентов и температуре окружающего воздуха до минус 600 С надежная работа преобразователей гарантируется с применением обогревателей ОУр-1М ТУ 4214-047-42334258-2008.
Степень защиты преобразователей от воздейст­вия пыли и воды IP54 по ГОСТ 14254.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1

Технический параметр Сапфир-22МП1-Ду
1.Верхний предел измерения уровня, м: -модели 2620, 2622, 2630, 2640, 2642 -модель 2650 -модель 2615
0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0 1,0; 1,6; 2,0; 2,5;   0,6; 1,0; 1,6;
2.Допустимая основная приведенная погрешность, % ±0,25; ±0,5; ±1,0
З.Дополнительная температурная погрешность на 10°С, %, при основной: ±0,25 ±0,5 ±1,0 ±0,2 ±0,45 ±0,6
4.Параметры контролируемой среды: - плотность, кг/м3 - разность плотностей (при плотности нижней фазы от 910 до 1000 кг/м3), кг/м3 - температура, °С от 400 до 2000 от 50 до 400 от минус 50 до плюс 120
-температура при использовании теплоотводящего патрубка (радиатора), °С от минус 200 до минус 50 от плюс 120 до плюс 400
5.Выходной сигнал: -стандартный токовый, мА -цифровой на базе HARTпротокола 0-5; 4-20 +
6.Напряжение питания -для общепромышленного и взрывозащищенного исполнений -для искробезопасного исполнения 36±0,72 от искробезопасного блока питания
7.Потребляемая мощность, ВА,не более 1,2
8.Масса преобразователей в зависимости от модели, кг от 10,5 до 21,5
9.Расстояние между источником питания и преобразователем, м, не более 600
10.Чувствительный элемент Датчик Холла

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Преобразователи состоят из измерительного блока и электронного преобразователя.
При изменении измеряемого уровня жидкости на чувствительном элементе (буйке)  уровнемера изменяется выталкивающее усилие,  которое через рычаг закручивает торсионную трубку. Закручивающее усилие через стержень торсионного узла вывода  передается на магнитную систему, которая перемещается относительно неподвижно закрепленного датчика Холла, при этом напряжение с датчика Холла изменяется пропорционально выталкивающей силе.
Напряжение с датчика обрабатывается микропроцессорным электронным блоком (производится линеаризация характеристики, температурная компенсация, фильтрация) и преобразуется в токовый выходной сигнал и цифровое значение на индикаторе пропорциональные измеряемому параметру (уровню среды).

Электронный блок преобразователей Сапфир- 22МП1-ДУ выполнен на одной плате.
Внешний вид платы электронного преобразователя представлен на рисунке 1.
Рис.1. Внешний вид платы электронного преобразователя


КОМПЛЕКТНОСТЬ ПОСТАВКИ

Наименование Кол-во Примечание
Преобразователь 1 шт. В зависимости от заказа
Руководство по эксплуатации 1 экз. Допускается прилагать по 1 экз. на каждые 10 преобразователей поставляемых в один адрес
Методика поверки МИ 1233-86 1 экз.
Паспорт 1 экз. -
Радиатор 1 шт. Поставляются по требованию заказчика
Блок питания 1 шт.
Ответный фланец 1 шт.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ


1.Обозначение преобразователя.
2.Исполнение по взрывозащите:
Ех - «искробезопасная электрическая сеть»; Вн - «взрывонепроницаемая оболочка».
3.Модель преобразователя по таб.1, 2,
4.Исполнение по материалам по таб.2.
5.Климатическое исполнение.
6.Основная погрешность, %.
7.Верхний предел измерения, мм
8.Код выходного сигнала 05 (0-5 мА); 42 (4-20 мА).
9.Наличие радиатора (для температуры кон­тролируемой среды ниже минус 50 оС или выше плюс 120 °С).
10.Плотность контролируемой жидкости, кг/м3 (для модели 2615 указывается разность плотностей и плотность нижней фазы, например, 120-990).
11.Конфигурирование и настройка (в т.ч. удаленная) с помощью ПК.

Таблица 2

Модель Предельно допускаемое рабочее избыточное давление,
МПа (кгс/см2)
2620, 2622 4,0 (40)
2630 6,3 (63)
2640 10 (100)*; 16 (160)
2642 10 (100)
2615 2,5 (25); 4,0 (40)*
2650 20 (200)

*- по особому заказу

Таблица 3

Обозначение исполнения преобразователя по материалам Материалы
Буек Корпус Мембрана вывода
02 12Х18Н10Т 12Х18Н10Т 36НХТЮ
01 сталь 20

Таблица 4

Стандартные размеры буйков и количество секций

Модель Н, мм d, мм Число секций
2620 2622 2630 2640 2642 250 60 1
400
600 50
800 40
1000
1600 30
2000 25
2500
3000 20 2
4000
6000 16 3
8000 11 4
10000 5
2650 1000 40 1
1600 30
2000 25
2500
2615 600 140 1
1000 108
1600 83
600 108
1000 83
1600 60

Таблица 5

Габаритные и установочные размеры преобразователей

Модель Р, МПа Ду, мм Размеры, мм
Б
2620 4,0 65 По заказу - в зависимости от исполнения по материалам и температурному диапазону
2622 4,0 80
2630 6,3 65
2640 16,0 65
2642 10,0 65
2650 20,0 50
2615 2,5 150

Рис. 2. Габаритные, установочные и присоединительные размеры преобразователей Сапфир-22МП1-ДУ

Рис. 3. Схемы внешних электрических соединений преобразователей

Вариант включения для преобразователей Сапфир-22МП1- ДУ, Сапфир-22МП-ДУ-ВН с выходным сигналом 4-20 мА при двухпроводной линии связи.

Вариант включения для преобразователей Сапфир-22МП1- ДУ-Ех с выходным сигналом 4-20 мА при двухпроводной линии связи.

Вариант включения для преобразователей с выходным сигналом 0-5 мА или 0-20 мА при четырехпроводной линии связи.

G - источник постоянного тока
G1 - барьер искрозащиты или искробезопасный блок питания с маркировкой взрывозащиты не ниже ExiallC;
R - сопротивление нагрузки
Параметры линия связи: R < 20 Ом, L < 1 мГн, С < 0,06 мкФ.

Варианты включения с HART-модемом «Сапфир»

Рис. 4. Примеры установки преобразователей на объекте.
Установка непосредственно на емкости:
а) без радиатора; б) с радиатором; в) с радиаторов в виде отдельного патрубка

Установка на выносной камере: а) без радиатора; б) с радиатором; в) с радиаторов в виде отдельного патрубка



Буйковый уровнемер Сапфир-22МП-ДУ

Сапфир-22МП-ДУ (Преобразователи уровня буйковые электрические)

ОКП 42 1421
ТУ 4214-019-42334258-2006

ОБЩИЕ СВЕДЕНИЯ

Преобразователи Сапфир-22МП-ДУ предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства и обеспечивают непрерывное преобразование зна­чения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640, 2650) или уровня границы раздела двух жидких фаз (модели 2615), как нейтральных, так и агрессивных сред в стандартный токовый и (или) цифровой на базе HART-протокола  выходной сигнал дистанционной передачи.
Буйковый уровнемер Сапфир-22МП-ДУ-Ех имеет взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требо­ваниям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99. Маркировка взрывозащиты «0ExiaIICT5 X» по ГОСТ Р51330.0 и ГОСТ 51330.10 (знак «X» - указывает на особые условия их применения, которые заключаются в том, что они могут включаться толь­ко в искробезопасные цепи устройств (блоков пита­ния), имеющих маркировку взрывозащиты не ниже «ExiallC» и свидетельство о взрывозащищенности, и допускаемые параметры которых (индуктивность и емкость) не менее суммарной индуктивности и ем­кости соединительной линии и преобразователя.
Преобразователи Сапфир-22МП-ДУ-Вн выполнены с видами взрыво­защиты «взрывонепроницаемая оболочка» (d), «специальный» (s), с уровнем взрывозащиты «взрывобезопасный» (1), соответствуют ГОСТ Р51330.0, ГОСТ Р51330.1, имеют маркировку по взрывозащите «1ExsdIIBT5 X» или «1ExsdIIBT4/H2 X», или «1ExsdIICT5 X» (знак «X» указывает на воз­можность применения преобразователя при темпе­ратурах окружающего воздуха, указанных ниже).

Смотреть технические характеристики
Содержимое


Применение микропроцессорной электроники в преобразователях позволило:

  • увеличить точность измерений в реальных усло­виях эксплуатации, в том числе значительно уменьшить температурную погрешность введением дина­мической температурной компенсации;
  • производить настройку «нуля» и «диапазона из­мерения» независимо друг от друга, а также пере­настройку на другой диапазон измерения;
  • производить установку «нуля» непосредственно на объекте, без вскрытия и разгерметизации элек­тронного блока, что важно при использовании преобразователя во взрывоопасной или агрессивной среде (при исполь­зовании HART-протокола калибровка производит­ся дистанционно);
  • производить без демонтажа преобразователя настройку на новые характеристики буйков (сухой вес и выталкивающая сила) и новые значе­ния плотности контролируемой жидкости;
  • выбирать отображение измеряемого уровня на ЖКИ в % (0-100) или в мм (0-9999);
  • выбирать вид выходного сигнала (0-5; 4-20 мА);
  • выбирать время усреднения выходного сигнала от 0,25 до 6 с;
  • выводить на ЖКИ ненормированное значение температуры внутри электрического блока буйкового уровнемера;

Буйковый уровнемер имеет повышенную электро­магнитную совместимость, что обеспечивает их стабильную работу вблизи мощных источников эле­ктромагнитных излучений.
Сапфир-22МП-ДУ легко интегрируются в цифровые АСУ ТП используя HART-протокол, а также могут применяться вместо уровнемеров со стандартными токовыми выходными сигналами в существующей аналоговой АСУ предприятия.
В буйковых уровнемерах Сапфир-22МП-Ду (HART) обеспечена возможность дистанционного снятия информации (значения измеряемого параметра, единицы и диапазона измерения, индивидуальных параметров прибора и др.), перенастройки и тести­рования.
Предусмотрена опция защиты настроек от не­санкционированного доступа.
По устойчивости к климатическим воздействиям преобразователи в зависимости от исполнения со­ответствуют:

  • климатическому исполнению УХЛ* категории размещения 3.1, но для работы при температуре от +1 до +50 0С (основной вариант исполнения) или, по обоснованному требованию потребителя, от +1 до +80 0С;
  • климатическому исполнению У* категории раз­мещения 2, но для работы при температуре от -30 до +50 0С (основной вариант исполнения).

Преобразователи предназначены для контроля уровня сред не содержащих компонентов, конден­сат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации.
При наличии таких компонентов и температуре окружающего воздуха до минус 600 С надежная работа преобразователей гарантируется с применением обогревателей ОУр-1М ТУ 4214-047-42334258-2008.
Степень защиты буйковых уровнемеров от воздейст­вия пыли и воды IP54 по ГОСТ 14254.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1

Технический параметр Сапфир-22МП-Ду
1.Верхний предел измерения уровня, м: -модели 2620, 2622, 2630, 2640, 2642 -модель 2650 -модель 2615 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0 1,0; 1,6; 2,0; 2,5; 0,6; 1,0; 1,6;
2.Допустимая основная приведенная погрешность, % ±0,25; ±0,5; ±1,0
З.Дополнительная температурная погрешность на 10°С, %, при основной: ±0,25 ±0,5 ±1,0
±0,2 ±0,45 ±0,6
4.Параметры контролируемой среды: - плотность, кг/м3 - разность плотностей (при плотности нижней фазы от 910 до 1000 кг/м3, кг/м3 - температура, °С от 400 до 2000 от 50 до 400
от минус 50 до плюс 120
-температура при использовании теплоотводящего патрубка (радиатора), °С от минус 200 до минус 50 от плюс 120 до плюс 400
5.Выходной сигнал: -стандартный токовый, мА -цифровой на базе HART протокола 0-5; 4-20 +
6.Напряжение питания -для общепромышленного и взрывозащищенного исполнений -для искробезопасного исполнения 36±0,72 от искробезопасного блока питания
7.Потребляемая мощность, ВА, не более 1,2
8.Масса преобразователей в зависимости от модели, кг от 10,5 до 21,5
9.Расстояние между источником питания и буйковым уровнемером, м, не более 600
10.Чувствительный элемент тензомодуль
11. Демпфирование выходного сигнала механическое (сильфон)

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Преобразователи состоят из измерительного блока и электронного преобразователя.
При изменении измеряемого уровня происходит воздействие гидростатической выталкивающей силы, действующей на чувствительный эле­мент - буек. Это изменение через рычаг переда­ется на тензопреобразователь, что вызывает деформацию упругого чувствительного элемента и изменение сопротивления тензорезисторов тензопреобразователя. Это изменение преобра­зуется в электрический сигнал, который переда­ется от тензопреобразователя из измерительного блока в электронный преобразователь, и далее в виде стандартного токового унифицированного сигнала [(0-5), (4-20), (5-0) или (20-4)]мА.
Электронный блок буйковых уровнемеров Сапфир- 22МП-ДУ выполнен на одной плате.
Внешний вид платы электронного преобразователя представлен на рисунке 1. На плате установлены 3 кнопки управления, обеспечивающие корректировку «нуля» и «диапазона измерения».

Рис.1. Внешний вид платы электронного преобразователя

Плата буйкового уровнемера Сапфир-22МП-ДУ
Плата буйкового уровнемера Сапфир-22МП-ДУ

КОМПЛЕКТНОСТЬ ПОСТАВКИ

Наименование Кол-во Примечание
Преобразователь 1 шт. В зависимости от заказа
Руководство по эксплуатации 1 экз. Допускается прилагать по 1 экз. на каждые 10 преобразователей поставляемых в один адрес
Методика поверки МИ 1233-86 1 экз.
Паспорт 1 экз. -
Флакон с демп­ферной жидкостью 1 шт. Поставляется по требованию заказчика
Радиатор 1 шт.
Блок питания 1 шт.
Ответный фланец 1 шт.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Пример записи при заказе буйкового уровнемера Сапфир-22МП-ДУ
1.Обозначение преобразователя.
2.Исполнение по взрывозащите:
Ех - «искробезопасная электрическая сеть»; Вн - «взрывонепроницаемая оболочка».
3.Модель преобразователя по таб.1, 2,
4.Исполнение по материалам по таб.3.
5.Климатическое исполнение.
6.Основная погрешность, %.
7.Верхний предел измерения, мм
8.Код выходного сигнала 05 (0-5 мА); 42 (4-20 мА).
9.Наличие радиатора (для температуры кон­тролируемой среды ниже минус 50 оС или выше плюс 120 °С).
10.Плотность контролируемой жидкости, кг/м3 (для модели 2615 указывается разность плотностей и плотность нижней фазы, например, 120-990).
11.Наличие HART-протокола

Таблица 2
Модель Предельно допускаемое рабочее избыточное давление,
МПа (кгс/см2)
2620, 2622 4,0 (40)
2630 6,3 (63)
2640 10 (100)*; 16 (160)
2642 10 (100)
2615 2,5 (25); 4,0 (40)*
2650 20 (200)

*-- по особому заказу

Таблица 3

Обозначение исполнения преобразователя по материалам

Материалы

Буек

Корпус

Мембрана вывода

02

12Х18Н10Т

12Х18Н10Т

36НХТЮ

01

сталь 20

Таблица 4

Стандартные размеры буйков и количество секций

Модель Н, мм d, мм Число секций
2620 2622 2630 2640 2642 250 60 1
400
600 50
800 40
1000
1600 30
2000 25
2500
3000 20 2
4000
6000 16 3
8000 11 4
10000 5
2650 1000 40 1
1600 30
2000 25
2500
2615 600 140 1
1000 108
1600 83
600 108
1000 83
1600 60

Таблица 5

Габаритные и установочные размеры преобразователей

Модель Р, МПа Ду, мм Размеры, мм
D D1 D2 d1 Б
2620 4,0 65 Ø 180 Ø 145 Ø 109 Ø 18 240
2622 4,0 80 Ø 195 Ø 160 Ø 120
2630 6,3 65 Ø 200 Ø 160 Ø 109 Ø 22
2640 16,0 65 Ø 220 Ø 170 Ø 26
2642 10,0
2650 20,0 50 Ø 210 Ø 180 Ø 87 300
2615 2,5 150 Ø 300 Ø 250 Ø 203

Рис. 2. Габаритные, установочные и присоединительные размеры буйковых уровнемеров Сапфир-22МП-ДУ

Размеры буйкового уровнемера Сапфир-22МП-ДУ

Рис. 3. Схемы внешних электрических соединений буйкового уровнемера

Вариант включения для буйковых уровнемеров Сапфир-22МП- ДУ, Сапфир-22МП-ДУ-ВН с выходным сигналом 4-20 мА при двухпроводной линии связи.

Включение преобразователя Сапфир-22МП-ДУ

Вариант включения для буйковых уровнемеров Сапфир-22МП- ДУ-Ех с выходным сигналом 4-20 мА при двухпроводной линии связи.

Включение преобразователя Сапфир-22МП-ДУ

Вариант включения для буйковых уровнемеров с выходным сигналом 0-5 мА или 4-20 мА при четырехпроводной линии связи.

Включение преобразователя Сапфир-22МП-ДУ

G - источник постоянного тока
G1 - барьер искрозащиты или искробезопасный блок питания с маркировкой взрывозащиты не ниже ExiallC;
R - сопротивление нагрузки
Параметры линия связи: R < 20 Ом, L < 1 мГн, С < 0,06 мкФ.

Варианты включения с HART-модемом «Сапфир»

Включение преобразователя Сапфир-22МП-ДУ

Варианты включения преобразователей Сапфир-22МП-ДУ-Ех в исполнении с HART-протоколом

Включение преобразователя Сапфир-22МП-ДУ

Рис. 4. Примеры установки буйкового уровнемера на объекте.

Пример установки буйкового уровнемера

a.установка преобразователя непосредственно на емкости без теплоотводящего патрубка (при температурах контролируемой среды от -50 до +120 °С);
б.установка преобразователя непосредственно на емкости через теплоотводящий патрубок (при температурах контролируемой среды от -200 до -50 °С и от +100 до +450 °С);
в.установка преобразователя на выносной камере;
г.установка преобразователя на выносной камере через теплоотводящий патрубок.




Ультразвуковой уровнемер ЭХО-АС-01

Ультразвуковой уровнемер ЭХО-АС-01

ЭХО-АС-01 (Ультразвуковой уровнемер)

Ультразвуковой уровнемер ЭХО-АС-01 предназначен для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300 мм, при температуре контролируемой среды от минус 30 до плюс 120 °С.

   Принцип действия прибора ЭХО-АС-01 основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела "газ – измеряемая среда".

ЭХО-АС-01 состоит из акустического преобразователя АП и блока измерительного БИ-1 и выпускается в пылеводозащищенном исполнении. АП имеет ряд модификаций для различных условий эксплуатации.

Смотреть технические характеристики

ЭХО-АС-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:

  • текущие значения измеряемых величин:
  • - уровня в процентах и метрах;

    - объема контролируемого вещества в резервуаре;

    - расстояния до объекта;

  • содержимое архивов;
  • диагностические сообщения о неисправностях.

   Ультразвуковой уровнемер ЭХО-АС-01 имеет релейные выходные сигналы (три пары “сухих” контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 (RS-485)

Для функционирования  ЭХО-АС-01 акустический преобразователь устанавливается в верхней части резервуара, а электронный блок - в отапливаемом помещении. Преобразователь и блок соединены 5-жильным медным кабелем.

Основная погрешность датчика, % 1

Выходной сигнал, мА 0 – 5; 0 – 20; 4 – 20;

Напряжение питания, В 220

Диапазоны измерения, м (0 – 0,1) – (0 - 20)

АП-61, АП-11 и АП-13 выпускаются в пылеводозащищенном исполнении IP-64, ППИ – в исполнении IP-65 по ГОСТ 14254.

Допускается перестройка диапазонов в процессе эксплуатации.

   Метрологическая поверка датчика проводится по МИ 1112-96 один раз в год

    Ультразвуковой уровнемер ЭХО-АС-01 зарегистрирован в Государственном Реестре средств измерений под № 14891-95

Ультразвуковой уровнемер ЭХО-АС-01



Сигнализаторы уровня

РОС-101, 102, СУС-РМ (Сигнализаторы уровня)

ОКП 42 1874
ТУ 4218-005-12176419-2007-СУС-РМ
ТУ 4218-038-42334258-2007-РОС-101, РОС-102

ОБЩИЕ СВЕДЕНИЯ

Сигнализаторы уровня СУС-РМРОС-101РОС-102, далее сигнализаторы, предназначены для контроля (сигнализации) предельных положе­ний уровня жидких и твердых (сыпучих) сред в од­ной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах, а сигнализаторы РОС-101-АРОС-102-А - для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).
Сигнализаторы обеспечивают световую индикацию достижения заданных уровней.

Смотреть технические характеристики

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающего воздуха, °С:
 - для преобразователей первичных  -50...+60
 - для преобразователей передающих  -30...+50
Относительная влажность воздуха при температуре 35 °С, %95+3 (без конденсации влаги).
Атмосферное давление, кПа (мм рт.ст.) 84-106,7 (630-800).
По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.
Степень защиты от пыли и воды, обеспечивае­мая корпусами преобразователей первичного и передающего, - IP54 по ГОСТ 14254.
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливать­ся во взрывоопасных зонах помещений и наруж­ных установок согласно гл. 7.3 ПУЭ и другим ди­рективным документам, регламентирующим применение электрооборудования во взрывоопас­ных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia]IIC в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), искробезопасные выходные цепи уровня «ia» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-101-АРОС-102-А отно­сятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкос­ти IIб по НП-031-01.
По способу защиты человека от поражения элек­трическим током сигнализаторы относятся к клас­су 01 по ГОСТ 12.2.007.0.
Климатическое исполнение УХЛ по ГОСТ 15150 категория размещения 2.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Условное обозначение сигнализаторов, конст­руктивное исполнение чувствительного элемента преобразователей первичных, длина погружае­мой части преобразователя первичного и пара­метры контролируемой среды указаны в таблице 1.

  • Напряжение питания, В 220 +22/-33
  • Частота, Гц   50±1
  • Потребляемая от сети мощность, В А:
    - одноканальным сигнализатором 5
    - двухканальным сигнализатором 8
  • Электрическая нагрузка на контакты реле:
    - до 5 А переменного тока 50 Гц при 220 В;
    - до 5  А постоянного тока до 24 В;
  • Длина линии связи между преобразовате­лями первичным и передающим, м      до 1000
  • Масса, кг:
    - преобразователя первичного в зависимости от исполнения от 0,7 до 9,0
    - преобразователя передающего 1,0

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Сигнализаторы состоят из одного или двух (в зависимости от заказа) преобразователей пер­вичных емкостного типа (ПП) и передающего преобразователя на одну или две точки контроля ППР-1, ППР-2, при этом двухточечные сигнали­заторы могут включать в комплект преобразователи первичные на среды с различными электри­ческими свойствами, например:СУС-РМ - 011/021.
Преобразователь первичный состоит из чувст­вительного элемента, корпуса с крышкой, элек­тронного модуля, прокладки.
Преобразователь передающий состоит из кор­пуса, крышки, платы, на которой собран элек­тронный модуль вторичного преобразователя передающего, модуля преобразования тока в на­пряжение или модуля гальванической развязки МГР (для СУС-РМ-И) и имеет наружный винт за­земления.
Длина погружаемой части стержневого неизо­лированного чувствительного элемента более 0,25 м может обеспечиваться потребителем пу­тем установки стержня, наращиваемого на требу­емую длину
Детали преобразователей первичных сигнали­заторов контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, из­готовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.
Принцип действия сигнализатора основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемен­та, вызванного изменением уровня контролируе­мой среды, в электрический релейный сигнал.

Таблица 1

Условное обозначение сигнализатора

Конструктивное
исполнение чувствительного элемента

Длина погружаемой части чувствительного элемента L, м

Параметры контролируемой среды

Физическое состояние, электрические свойства

Темпе­ратура, °С

Рабочее избыточное давление, Рраб, МПа

0тносительная диэлектри­ческая проницаемость

Динамическая вязкость, Паю, не более

Размеры гранулы (куска) мм, не более

СУС-РМ-011 Р0С-101-011 Р0С-102-111

Стержневой неизолированный

0,1; 0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, неэлектропроводная

-100...+250

2,5

2...10

1,0 (для жидких сред)

5

СУС-РМ-011И Р0С-101-011И Р0С-102-111И

Жидкая, сыпучая, неэлектропроводная

-40... +100

СУС-РМ-013 Р0С-101-013 Р0С-102-113

Пластинчатый

0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, неэлектропроводная

-100... +250

2,5

1,6...10

1,0 (для жидких сред)

-

СУС-РМ-013И Р0С-101-013И Р0С-102-113И

-40... +100

СУС-РМ-015И Р0С-101-015И Р0С-102-115И

Стержневой неизолированный

0,42

Зерно, продукты его размола

-20... +100

-

2...10

-

-

СУС-РМ-021 Р0С-101-021 Р0С-102-121

Стержневой изолированный

0,1; 0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, электропроводная

-100... +250

2,5

-

1,0 (для жидких сред)

5

СУС-РМ-021И Р0С-101-021И Р0С-102-121И

-40... +100

СУС-РМ-061И Р0С-101-061И Р0С-102-161И

Цилиндрический неизолированный

0,1; 0,25; 0,6; 1,0

Жидкая, неэлектропроводная в т. ч. сжиженные газы

-100... +100

0,6...

6,4

1,4...4,0

1,0 (для жидких сред)

-

СУС-РМ-062И Р0С-101-062И Р0С-102-162И

Цилиндрический изолированный

0,1; 0,25

Разделы сред: светлые нефтепродукты- вода

0...+80

0,6

-

1,0

-

СУС-РМ-071 Р0С-101-071 Р0С-102-171

Плоский

-

Кусковая порошкообразная,

сыпучая, электропроводная,

не электропроводная

-30... +100

-

2,0...4,0

-

0,5

СУС-РМ-081И Р0С-101-081И Р0С-102-181И

Цилиндрический

(трубчатый) неизолированный

0,1; 0,25; 0,6; 0,8

Жидкая, неэлектропроводная в т. ч. сжиженные газы

-80... +100

2,5

1,6...10

1,0...3,0

-

СУС-РМ-091 Р0С-101-091 Р0С-102-191

Тросовый неизолированный

1,0; 1,6; от 2 до 22м с интервалом 0,5 м

Жидкая, сыпучая, неэлектропроводная

-40... +100

-

1,6...10

1,0 (для жидких сред)

5

СУС-РМ-093 Р0С-101-093 Р0С-102-193

Тросовый изолированный

1,0; 1,6; 2,0

Жидкая, сыпучая, электропроводная

-40... +100

-

-

То же

-

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:

  • преобразователь первичный (1 или 2 согласно заказу);
  • преобразователь передающий ППР1 или ППР2 (согласно заказу);
  • руководство по эксплуатации 1 экз. (до­пускается 1 экз. на 10 сигнализаторов при зака­зе в один адрес);
  • паспорт

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

рос 101

1.Обозначение сигнализатора;
2.Модель (модели) первичного преобразователя;
3.Взрывобезопасное исполнение;
4.Длина чувствительного элемента 1-го пер­вичного преобразователя, м;
5.Длина чувствительного элемента 2-го пер­вичного преобразователя, м;
6.Количество каналов сигнализатора (для СУС-РМ);
7.Давление контролируемой среды, МПа (толь­ко для моделей 061, 161).
8.Обозначение ТУ
Примечание. Длины чувствительных элементов моделей 071 и 171 не указываются.


Рис. 1. Габаритные установочные размеры преоб­разователя передающего (ППР)

рос 101

1 - корпус
2 - элемент крепления
3 - модуль электронный

Разметка для крепления на щите

чертеж рос 101

Примечание – Выполняются любые две пары отверстий с межцентровым расстоянием 52 или 80 мм

Рис. 2. Габаритные и установочные размеры первичных преобразователей
ПП-011; ПП-011И; ПП-111; ПП-111И
1- чувствительный элемент
2 - корпус
3 - гайка М6-6Н

схема рос 101

ПП-021; ПП-021И; ПП-121; ПП-121И

1 - чувствительный элемент
2 - корпус

схема рос 101

ПП-013; ПП-013И; ПП-113; ПП-113И

1 - чувствительный элемент
2 - корпус
3 - преобразователь
4 - прокладка

рос 101

ПП-015И

1 - чувствительный элемент
2 - корпус

крепеж рос 101

ПП-061И; ПП-161И

1 - чувствительный элемент
2 - корпус

габариты рос 101

ПП-062И; ПП-162И

1 - чувствительный элемент
2 - корпус

габариты рос 101

ПП-071; ПП-171

1 - чувствительный элемент
2 - корпус

габариты рос 101

ПП-081И; ПП-181И

1 - чувствительный элемент
2 - корпус

габариты рос 101

ПП-091; ПП-093; ПП-191; ПП-193

1 - чувствительный элемент
2 - корпус
3 - кольцо

Рис. 3. Схема подключения одноканального сиг­нализатора (невзрывозащищенное исполнение)

Рис. 4. Схема подключения одноканального сиг­нализатора (взрывозащищенное исполнение)

Рис. 5. Схема подключения двухканального сиг­нализатора (невзрывозащищенное исполнение)

Рис. 6. Схема подключения двухканального сиг­нализатора (взрывозащищенное исполнение)

Рис. 7. Схема подключения сиг­нализатора с ПП-015И.


РОС 301

РОС-301, ЭРСУ-3Р, ДРУ-ЭПМ (Элкртронные регуляторы-сигнализаторы уровня)

0КП 42 1874
ИНСУ1.430.001ТУ - ЭРСУ-ЗР
ТУ 4218-037-42334258-2006 - Р0С-301
ТУ 4218-045-42334258-2007 - ДРУ-ЭПМ

ОБЩИЕ СВЕДЕНИЯ

Электронные регуляторы-сигнализаторы уров­ня ЭРСУ-ЗРР0С-301ДРУ-ЭПМ, далее сигна­лизаторы, предназначены для сигнализации и поддержания в заданных пределах уровня элек­тропроводных жидкостей в трех точках в одном или различных резервуарах, приборы Р0С-301-А - для контроля и управления технологическими процессами на объектах атомной энергетики (0АЭ).
По устойчивости к климатическим воздей­ствиям соответствуют климатическим исполне­ниям УХЛ или 0М (ЭРСУ-3Р) категории размещения 2 (дат­чик) и 3 или 4 (передающий преобразователь), но при температуре окружающего воздуха от минус 50 до плюс 70 °С (датчик) и от минус 50 до плюс 60 0С (передающий преобразователь) и относи­тельной влажности 98% при температуре 35 °С.
Приборы Р0С-301-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по
ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.

Смотреть технические характеристики

ТЕХНИЧЕСКИЕ ДАННЫЕ
Выходной сигнал - переключающие контакты реле.
Нагрузка на контакты выходного реле:

  • ток, А 0,5-2,5
  • частота, Гц 50, 60
  • напряжение, В 12-250

Верхнее значение сопротивления срабатывания, Ом 5000
Длина линии связи между датчиками и пере­дающим преобразователем при сопротивле­нии каждой жилы до 20 Ом 1000 м
  Параметры питания (номинальное значение): напряжение переменного тока, В:
  - Р0С-301ДРУ-ЭПМ   220-15%
  - ЭРСУ-ЗР  220+15%, 380-15% частота, Гц 50, 60 потребляемая мощность, В.А, не более 7,0

Масса, кг, не более:

  • Преобразователя передающего
    ЭРСУ-ЗРР0С-301    1,0
    ДРУ-ЭПМ 3,0
  • Датчиков
    ЭРСУ-ЗРР0С-301  0,65
    ДРУ-ЭПМ 0,65

Материалы датчика, параметры контроли­руемой среды, длина погружаемой части и исполнения датчика указаны в таблице 1.
Гарантийный срок - 1 год со дня ввода в эксплуатацию.
Полный средний срок службы 12 лет.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Приборы состоят из преобразователя переда­ющего и трех датчиков.
Датчик РОС-301 (Рис. 1) состоит из корпуса, чувстви­тельного элемента (погружаемая в жидкость часть датчика) и колпачка, или кабельного ввода для ДРУ-ЭПМ, служащих для уплотнения сигнального провода, подключаемого к выводу чувствительного элемента.
Принцип действия приборов основан на преоб­разовании изменения электрического сопротив­ления между электродом датчика и стенкой резервуара в электрический релейный сигнал.
Приборы имеют три независимых канала, поз­воляющих контролировать три уровня жидкости в одном или разных резервуарах.

КОМПЛЕКТНОСТЬ ПОСТАВКИ
В комплект поставки входят: передающий преобразователь, датчик - 3 шт., паспорт; руководство по эксплуатации - 1 экз. на 10 приборов (1 экз. в один адрес).

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

РОС 301

1.Обозначение сигнализатора;
2.Климатическое исполнение;
3.Исполнение датчика по таблице 1;
4, 5, 6. Длины погружаемых частей 1-го, 2-го, 3-го датчиков, м, соответственно

Таблица 1

Приборы

Материал датчики

Параметры контролируемой среды





Наименования

Материал электрода, погружаемого в контролируемую среду

Материал изолятора

Температура контролируемой среды, 0С,
не более

Рабочее давление,
МПа,
не более

Удельная проводимость, см/м,
не менее

Длина погружаемой части датчика, L, м

Исполнение

ЭРСУ-ЗР

Р0С-301

Сталь12Х18Н10Т

Фторопласт 4 ГОСТ 10007 или фторопласт 40 ЛД-2 ТУ301-05-17-89

200

2,5

0,015

0,6 при вертикальном монтаже

или

0,1 при

горизонтальном монтаже

1; 3

Керамика

250

6,3

4.1

2,5

4.2

ДРУ-ЭПМ

Сталь12Х18Н10Т

фторопласт 40ЛД-2 ТУ301-05-17-89

200

1,6

0,11; 0,25; 0,75; 1,0; 1,6; 2,5; 3,0; 5,0 при вертикальном

монтаже или 0,11 при горизонтальном монтаже

-

Примечание.  При необходимости потребитель может уменьшить или увеличить длину электрода до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может быть любого сечения площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде.

Рис. 1. Общий вид, габаритные и установочные размеры датчиков. Для приборов ЭРСУ-ЗРРОС-301: а - исполнение 1; б - исполнение 3; в - исполнение 4.1 и 4.2; г - для прибораДРУ-ЭПМ; L - длина погружаемой части датчика

РОС 301
РОС 301
РОС 301
РОС 301
РОС 301
РОС 301
РОС 301


РОС-400-4, 400-6, 400-7, 400-8 (Датчики уровня поплавковые электрические)

ОКП 42 1874
ТУ 4218-024-42334258-2005

ОБЩИЕ СВЕДЕНИЯ

Датчики уровня  РОС 400-4, РОС400-6, РОС 400-7, РОС 400-8 предназначен для кон­троля уровня жидких сред в цистернах транс­портных и промысловых судов, в других аппаратах и резервуарах выдачи сигнала в цепи сигнализации, управления и защиты на разных объектах, в том числе на объектах атомной энергетики (ОАЭ).
Датчики РОС 400-4 имеют климатическое ис­полнение ОМ категории размещения 5, но для работы при температуре от минус 40 до плюс 70 °С и относительной влажности до 100% при температуре плюс 35 °С (с конденсацией влаги). Датчики РОС 400-6, 7, 8 имеют климатическое исполнение УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от минус 60 до плюс 70 °С и относительной влажности до (95±3)% и при температуре плюс 40 °С (без кон­денсации влаги).
По устойчивости к воздействию вибрации датчики должны соответствовать группе исполнения L3 по ГОСТ Р52931.
По степени защиты от пыли и воды датчики должны соответствовать IP54 ГОСТ 14254 и IP56 для РОС 400-4.
Датчики, предназначенные для эксплуатации на ОАЭ, относятся к классу безопасности 4Н по ПНАЭГ-01-011-97 (кроме РОС 400-4).
Датчики выполнены в сейсмостойком исполнении. Категория сейсмостойкости датчиков для АЭС-II а по ПНАЭГ-5-006-87.
Датчики в комплекте с блоком барьеров искрозащиты «Сигнал» ТУ 4372-017-42337258­99 с уровнем взрывозащиты «ExibIICT6» или аналогичными блоками могут использоваться в технических аппаратах, где возможно образование взрывоопасных смесей.

Смотреть технические характеристики

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Рабочее избыточное давление контролируемой среды, МПа         0,8 (0,2 - РОС 400-4)
  • Плотность контролируемой среды (нижнее зна­чение), г/см3
    - РОС 400-4, РОС 400-6, РОС 400-7 от 0,75
    - РОС 400-8 от 0,95
  • Динамическая вязкость контролируемой среды, Па.с 2,4
  • Разрывная мощность контактов при коммутации переменного тока напряжением до 220В при частоте 50 Гц, ВА 300
  • Дифференциал срабатывания, мм
    - РОС 400-4, нерегулируемый до 40
    - РОС 400-6, нерегулируемый до 25
    - РОС 400-7, регулируемый в пределах от 60 до 250
    - РОС 400-8, регулируемый в пределах от 100 до 10000
  • Нестабильность срабатывания (для РОС 400-4  +5/-3), мм ±3
  • Температура контролируемой среды, 0С от -1 до +150
  • Габаритные размеры, мм (см. Рис. 1, 2, 3, 4)
  • Масса (в зависимости от исполнения), кг не более 2,45

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Общий вид, габаритные и установочные разме­ры датчиков приведены на рис. 1, 2, 3, 4.
Датчик РОС 400-4 состоит из алюминиевого корпуса 1, внутри которого размещен переключа­тель 2. Переключатель расположен на стойке, которая винтами крепится к крышке 3. На крыш­ке расположен разъем 4. На оси 5 крепится по­плавок 6 со встроенным магнитом 7. В состав разъема входит проходная втулка 9 с крепежным винтом 8.
Датчик РОС 400-6 (рис. 2) состоит из алюмини­евого корпуса 1, внутри которого размещен пере­ключатель. Переключатель расположен на стой­ке, которая винтами крепится к корпусу. В крышке 3 предусмотрено сальниковое уплотне­ние 4 для закрепления кабеля. На оси 5 крепится поплавок 6 со встроенным магнитом.
Датчик РОС 400-7 (рис. 3) имеет конструкцию аналогичную датчику РОС 400-4, 6 и отличается поплавковым устройством. Датчик РОС 400-8 (рис. 4) имеет конструкцию
аналогичную датчикам Р0С400-4, 6, 7 и отлича­ется поплавковым устройством.
При изменении уровня жидкости происходит изменение положения поплавка, связанного с по­стоянным магнитом.
Благодаря магнитной связи двух магнитов, ори­ентированных одноименными полюсами относи­тельно друг друга, перемещение управляет кон­тактным устройством. Так, при достижении жидкостью верхнего предельного положения, нормально замкнутый контакт - размыкается, а нормально разомкнутый замыкается.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:
- датчик уровня;
- руководство по эксплуатации (паспорт).

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Датчик уровня поплавковый электрический

1.Тип датчика.
2.Исполнение для ОАЭ.

Рис. 1. Габаритные и присоединительные размеры РОС 400-4


Рис. 2. Габаритные и присоединительные размеры РОС 400-6


Рис. 3. Габаритные и присоединительные размеры РОС 400-7


Рис. 4. Габаритные и присоединительные размеры РОС 400-8



РОС-501 (Датчик-реле уровня)

ОКП 42 1421
ТУ 4218-016-42334258-2007

Датчик-реле уровня Р0С-501, Р0С-501И предназначены для контроля уровня жидкостей плотностью не менее 0,52 г/см3 и двухпозиционного управления механизмами в стационарных и судовых условиях, в т. ч. на объектах атомной энергетики (ОАЭ).

ОБЩИЕ СВЕДЕНИЯ

По устойчивости к климатическим воздействи­ям датчики-реле уровня соответствуют исполнению УХЛ или ОМ категории размещения 4 (передающий преобразователь) и 5 (первичный преобразователь) по ГОСТ 15150 для работы при температуре и влажности окружающей среды согласно таблице 1.
Датчики-реле уровня исполнения ОМ отвечают требованиям Российского морского Регистра судоходства, предъявляемым к устройствам сиг­нализации, измерения и контроля для судов с не­ограниченным районом плавания.
Первичный преобразователь датчика уровня РОС-501И имеет маркировку взрывозащиты «1ExibIIBT5 в комплекте РОС-501И», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ.
Передающий преобразователь с выходными искробезопасными цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ Р 51330.10­-99, имеет маркировку «[Exib]IIB» и предназначен для установки вне взрывоопасных зон.
Датчики-реле уровня, предназначенные для эксплуатации на ОАЭ, относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ) классам ЗН, ЗНУ ,4Н по ПНАЭ Г-1-011-97.
Датчики-реле уровня класса ЗН, ЗНУ, предназ­наченные для эксплуатации на ОАЭ, по сейсмостойкости относятся к категории IIб по НП 031-01 и должны соответствовать требованиям ПНАЭ Г-5-006-87 и ГОСТ 17516.1.
Датчики-реле пылеводозащищенные и виброустойчивые. Степень защиты оболочек по ГОСТ 14254: IP54 - для исполнения УХЛ; IP56 - для первичного преобразователя исполнения ОМ; IP65 - по отдельному заказу.
По способу защиты человека от поражения электрическим током датчики-реле относятся к классу 01 по ГОСТ 12.2.007.0-75.

Смотреть технические характеристики

Таблица 1

Наименование фактора

Нормы для:

передающего
преобразователя

первичного преобразователя

исполнения

УХЛ

ОМ

УХЛ ОМ

Температура окружаю­щего воздуха, °С верхнее значение нижнее значение

+40 -10

+50 -30

+85 -50

Относительная влажность воздуха

80% при 30 °С (без конденса­ции влаги)

95% при 35 °С(без конденса­ции влаги)

100% при 35 °С (с конденсацией влаги)

Атмосферное давление, кПа

84-106,7

ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные технические данные датчиков-реле приведены в таблице 2.

Таблица 2

Наименование

Значение параметра для типоисполнений

РОС-501

РОС-501И

РОС-501ОМ

РОС-501А

Дифференциал срабатывания, мм

35±15

35±25

35±15

35±15

Параметры питания:

напряжение переменного тока, В



частота, Гц



220 +10%-15%



50±2%



220 +10%-15%



50±2%



220 +10%-15%



(50, 60)±2%



220 +10%-15%



50±2%

Потребляемая мощность, ВА,не более

8

Масса, кг, не более:

передающего преобразователя

первичного преобразователя

0,9

2,6

Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой:

присоединительных фланцев

поплавка

остальных

Сталь 0,8КП с покрытием Ц9хр

Сталь 0,8КП с покрытием Н9.09

Сталь12Х18Н10Т

Сталь12Х18Н10Т

Сталь 0,8КП с покрытием Н9.09

Сталь12Х18Н10Т

Гарантийный срок - 2 года со дня ввода датчиков-реле в эксплуатацию.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

  • В комплект поставки входят:
  • передающий преобразователь (ППР);
  • первичный преобразователь (ПП);
  • комплект ЗИП (прокладка - 2 шт., поплавок - 1 шт, предохранитель - 1 шт.);
  • паспорт - 1 экз.;
  • руководство по эксплуатации - 1 экз. (на 10 датчиков в один адрес для РОС-501);

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Датчики уровня состоят из первичного и передающего преобразователей.
Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности вследствие перемещения поплавка при изменении уровня контролируемой среды.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ


1.Обозначение датчика-реле.
2.Взрывозащищенное исполнение.
3.Климатическое исполнение.
4.Исполнение для ОАЭ.
5.Напряжение питания 220 В
6.Обозначение ТУ

Рис. 1. Общий вид, габаритные и установочные размеры первичного преобразователя


Рис. 2. Габаритные и установочные размеры передающего преобразователя


Рис. 3. Схема подключения датчика-реле уровня РОС-501


Рис. 4 Схема подключения датчика-реле уровня РОС-501И



СУГ-М (Сигнализатор уровня поплавковый многоточечный)

ОКП 42 1874
ТУ 4218-014-42334258-2005

ОБЩИЕ СВЕДЕНИЯ
Сигнализатор уровня жидкости СУГ-М предназначен для выдачи элект­рического дискретного сигнала о положении уровня жидкости или о положении уровня разде­ла двух несмешивающихся жидкостей в аппара­тах и резервуарах технологических установок, в т. ч. объектах атомной энергетики (ОАЭ).
По устойчивости к механическим воздействиям сигнализатор соответствует группе N3 по ГОСТ Р52931.
По степени защиты от пыли и воды сигнализа­тор соответствует исполнению IP54 по ГОСТ 14254.
Сигнализатор уровня предназначен для установок вне взрывоопасных зон помещений.
Сигнализатор уровня, при работе в комплекте с блоком барьеров искрозащиты «Сигнал» ТУ 4372-017­42334258-99 с уровнем взрывозащиты «ExibIICT6» или другим барьером взрывозащиты для контакт­ных датчиков, может быть использован в техни­ческих аппаратах, где возможно образование взрывоопасных смесей.
Сигнализаторы исполнения для ОАЭ относятся к элементам нормальной эксплуатации (УСНЭ), классу безопасности 4Н по ПНАЭ г-01-011-97. Сигнализаторы исполнения для ОАЭ по сейсмо­стойкости относятся к категории IIб по НП-031-01.

Смотреть технические характеристики

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Длина погружаемой части сигнализатора L, м
    - жесткая конструкция 0,1-3,0;
    - гибкая конструкция 3,0-10,0
  • Число точек контроля
    - от 1 до 5 (для СУГ-М1, СУГ-М2);
    - от 1 до 4 (для СУГ-М3);
    - 1 (для СУГ-М1-Г)
  • Расстояние между точками контроля:
    - минимальное - в пределах габаритных разме­ров поплавка;
    - максимальное - в пределах разности верхнего и нижнего измеряемых уровней.
  • Нагрузка на контакты выходного реле вто­ричного прибора (при мощности коммутации не более 10 ВА):
    - ток, А 10-6...0,5
    - напряжение, В:
    • на индуктивной нагрузке 5*10-2...36
    • на активной нагрузке до 100
  • Дифференциал срабатывания, мм, не более 10
  • Нестабильность срабатывания, мм ±5
  • Масса (в зависимости от исполнения), кг не более 5

Предельно допустимое рабочее избыточное давление, температура контролируемой среды и типы поплавков в зависимости от условий эксплуатации приведены в таблице 1.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Сигнализаторы состоят из корпуса, направляющей трубы с магнитоуправляемыми контактами (герконами), поплав­ков с магнитами и скоб.
Количество герконов определяется количест­вом дискретно контролируемых уровней (не бо­лее пяти).
Контролируемые уровни определяются местом установки герконов.
Диапазон контролируемого уровня ограничива­ется установкой скоб.
Сигнализаторы СУГ-М1 (рис. 3,4) с жёстким чув­ствительным элементом и СУГ-М3 (рис. 5) с гиб­ким чувствительным элементом предназначены для контроля уровня жидких сред; СУГ-М2 (рис. 1,2) с жёстким чувствительным элементом - для контроля уровня жидкости или уровня разде­ла жидких сред; СУГ-М1-Г (рис. 4) с жестким чувствительным элементом предназначены для горизонтальной установки.
Работа сигнализатора происходит следующим образом. Поплавок при изменении положения уровня жидкости перемещается по направляю­щей трубе. При достижении поплавком контроли­руемого уровня, разомкнутый геркон, попадая в магнитное поле постоянного магнита поплавка, замыкается и выдает релейный сигнал на вто­ричный прибор.
Детали сигнализаторов, соприкасающиеся с контролируемой средой, изготавливаются из ма­териалов, которые по устойчивости к воздейст­вию контролируемой среды равнозначны или лучше стали 12Х18Н10Т.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

  • В комплект поставки входят:
  • сигнализатор уровня (модель по заказу) - 1 шт.;
  • руководство по эксплуатации - 1 экз. (допуска­ется 1 экз. при поставке до 10 сигнализаторов в 1 адрес);
  • паспорт - 1 экз.;
  • система «Сигнал» (по заказу) - 1 шт.;
  • фланец монтажный (по заказу) - 1 шт.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ


1.Тип сигнализатора;
2.Исполнение для ОАЭ.
3.Взрывозащищённое исполнение;
4.Количество точек контроля;
5.Длина погружной части, м;
6.Расстояние до точек контроля, м;
7.Наличие монтажного фланца;
8.Наличие системы «Сигнал».

 Опросный лист СУГ-М

Таблица 1

Условное обозначе­ние сигнализатора Тип поплавка Предельно допустимое ра­бочее избыточ­ное давление, МПа (кгс/см2) Параметры контро­лируемой жидкости Диаметр проходного
сечения монтажного фланца
Темпе­ратура, °С Плот­ность, г/см3
СУГ-М1 I 1,0(10) От минус 60 до плюс 85,°С 0,85 Ду 40*
II 0,5 Ду 65
СУГ-М2 III 1,6(16) От минус 60 до плюс 125,°С 0,5 Ду 150
IV 2,5(25) 0,6 Ду 100
СУГ-М3 II 1,0(10) От минус 60 до плюс 85,°С 0,5 Ду 65
СУГ-М1-Г I 2,5(25) От минус 60 до плюс 85,°С 0,85 Ду 40* (штуцер М36х1,5)

Рис. 1. Сигнализатор СУГ-М2 с поплавком тип III, крепление на емкости посредством фланца

Рис. 2. Сигнализатор СУГ-М2 с поплавком тип IV, крепление на емкости посредством фланца

Рис. 3. Сигнализатор СУГ-М1 с поплавком тип I, крепление на емкости посредством штуцера

Рис. 4. Сигнализатор СУГ-М1 с поплавком тип II, крепление на емкости посредством фланца

Рис. 5. Габаритные и присоединительные разме­ры сигнализатора уровня жидкости СУГ-М3 для среды с плотностью более 0,5 г/см3; поплавок тип II

Рис. 6. Габаритные и присоединительные размеры сигнализатора уровня жидкости СУГ-М1-Г (гори­зонтальная установка) для среды с плотностью более 0,75 г/см3; поплавок тип I

Рис. 7. Схема электрическая подключения сигнализатора к системе «Сигнал»



ЭХО-Р-02

расходомер ЭХО-Р-02

Расходомеры

ЭХО-Р-02 (Ультразвуковой расходомер сточных вод)

Расходомер ЭХО-Р-02 предназначен для измерения объема (количества) протекающей жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х и в безнапорных трубопроводах диаметром 100 мм и более с целью учета, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях.
   Кроме того, Расходомер ЭХО-Р-02 может быть использован для автоматического контроля мгновенного расхода жидкости в открытых каналах и безнапорных трубопроводах.
   Принцип действия расходомера ЭХО-Р-02 заключается в бесконтактном измерении уровня жидкости, протекающей в водоводе, пересчете его в мгновенное значение расхода и последующем интегрировании.Расходомер ЭХО-Р-02 включает в себя акустический преобразователь АП-11 (АП-13) и электронный блок ППИ-Р.

Смотреть технические характеристики


   Выходной сигнал расходомера ЭХО-Р-02 - показания жидкокристаллического дисплея.
   Дополнительно на дисплее ЭХО-Р-02 может отображаться следующая информация:

  • текущие значения измеряемых величин:

- мгновенного значения расхода;
- уровня;
- времени работы;

  • содержимое архивов

- суточного – 2200 значений (более 6 лет);
- часового – 2500 значений (более 100 суток);
- перерывов учета – 100 значений

  • диагностические сообщения о неисправностях.

   Расходомер ЭХО-Р-02 имеет дополнительный выходной сигнал 0- 5, 0- 20, 4- 20 мА постоянного тока, который служит для индикации мгновенного значения расхода, возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также релейные уставки сигнализации уровня заполнения водовода.

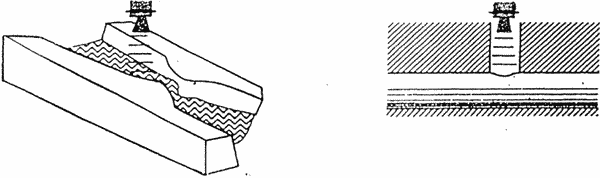

  При измерении расхода в открытых каналах акустический преобразователь устанавливается над лотком, при измерении расхода в безнапорных трубопроводах - помещается в специальный звуковод и соединяется кабелем длиной до 200 м с электронным блоком, который устанавливается в отапливаемом помещении.
  Градуировка расходомера ЭХО-Р-02 осуществляется по документации на устройство лотка или водовода, представленной заказчиком. В случае отсутствия измерительных лотков в открытых водоводах специалисты фирмы могут разработать в соответствии с МИ 2406-97 документацию для их изготовления.
  Метрологическая поверка расходомера ЭХО-Р-02 проводится один раз в два года.
Основная погрешность, % + 3
Выходной сигнал - показания ж/к- дисплея
Напряжение питания, В 220
Температура окружающего воздуха, оС:

  • для акустического преобразователя -30 – +50
  • для электронного блока от -20 до +50 оС

АП выпускается в пылеводозащищенном исполнении IP-64, ППИ – в исполнении IP-65 по ГОСТ 14254.



Расходомер ЭХО-Р-02 зарегистрирован в Государственном Реестре средств измерений под № 21807-06

ЭХО-Р-02



Опросный лист для заказа расходомера ЭХО-Р-02

Наименование заказчика:
Адрес заказчика:
ИНН/КПП заказчика:
Дата заказа:
Телефон и e-mail заказчика:
Контактное лицо:

Дополнительная комплектация (встроенные блоки)
блок токового выхода (0 - 5), (0 - 20), (4 - 20) мА Есть   Нет
блок RS-232 Есть   Нет
блок RS-485 Есть   Нет
блок уставок сигнализации Есть   Нет
Для трубопровода и U-образного открытого лотка
внутренний диаметр, мм
наличие U-образного лотка в измерительном колодце Есть   Нет
наличие подпора Есть   Нет
строительный уклон (указывать не обязательно)

измеренная скорость течения, м/с

при уровне заполнения, мм
способ измерения скорости
уровень жидкости при максимальном заполнении, мм Н max=
материал трубопровода
расположение трубопровода
Для открытого канала прямоугольного сечения
Ширина В=
Глубина H=
максимальный расход жидкости в канале, м3/ч Qmax =
измерительный лоток или водослив Есть   Нет
тип лотка или водослива (если есть)
параметры сужающего устройства
Ширина подводящего канала В=
Ширина горловины (или порога) b=
Для лотка Вентури - длина горловины l=
Для водослива - высота порога P=
уровень жидкости при максимальном заполнении, мм Hmax=
расположение канала
Количество:
Способ доставки


<АКРОН-01

АКРОН-01

АКРОН-01 стационарный (Ультразвуковой расходомер с накладными датчиками)

Расходомер АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.

Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений под № 20711-00 и может быть использован для любых учетных операций, в том числе коммерческих.

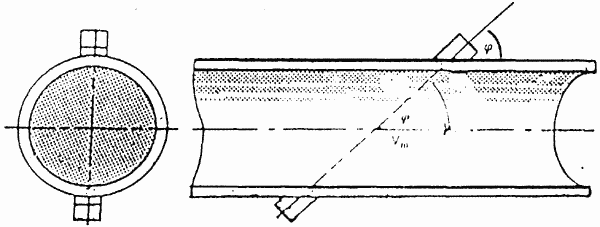

Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.

Смотреть технические характеристики

Расходомер АКРОН-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:

  • текущие значения измеряемых величин:

- объема протекающей жидкости (м3);
- мгновенного значения расхода (м3/ч);
- скорости потока;
- общего времени учета;

  • дата и время;
  • содержимое архивов:

- почасового – 2500 записей (более 100 суток);
- посуточного – 2200 записей (более 6 лет);
- перерывов учета – 100 записей;

  • индикация настройки акустического канала при монтаже;
  • диагностические сообщения о неисправностях.

Выходной сигнал расходомера АКРОН-01 - 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямо пропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также через GSM-модем.
Диаметр условного прохода трубопровода, мм 40 - 2000
Верхние пределы диапазонов измеряемого расхода, м3/ч 8 - 40000
Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу - после места установки:

  • при измерении объемного расхода ±1,5
  • при измерении количества ±2

Температура, оС:

  • контролируемой среды -10 до +150
  • воздуха, окружающего БЭ-1 -20 до +50


Степень защиты от внешних воздействий оболочки ПП-1  и БЭ-1 – IP-65 по ГОСТ 14254.



Питание от сети переменного тока, В 220
Межповерочный интервал 2 года

верхние пределы измеряемых расходов
и ряд диаметров условного прохода трубопровода

Диаметр условного прохода, Dу, мм

Диапазоны измеряемых расходов,
Q, м3/ч

40

(0,16 - 8)…(1-50)

50

(0,2 - 10)...(2 - 100)

65

(0,25 - 12,5)...(3,2 - 160)

80

(0,32 - 16)...(5 - 250)

100

(0,4 - 20)...(6,4 - 320)

125

(0,5 - 25)...(8 - 400)

150

(0,64 - 32)...(12 - 600)

200

(0,8 - 40)...(20 - 1000)

250

(1 - 50)...(25 - 1250)

350

(1,2 - 60)...(32 - 1600)

400

(1,6 - 80)...(40 - 2000)

500

(2 - 100)...(64 - 3200)

650

(2,5 - 125)...(80 - 4000)

800

(3,2 - 160)...(160 - 8000)

1000

(4 - 200)...(320 - 16000)

2000

(8 - 400)...(800 - 40000)



АКРОН-01

Ультразвуковые расходомеры Сигнур

Опросный лист для заказа расходомера АКРОН-01

Наименование заказчика:
Адрес заказчика:
ИНН/КПП заказчика:
Дата заказа:
Телефон заказчика:
Контактное лицо:

Для трубопровода
внутренний диаметр, мм
материал трубопровода
тип контролируемой жидкости
температура контролируемой жидкости
Комплектация расходомера
наличие блока токового выхода Есть   Нет
наличие блока RS-232 Есть   Нет
наличие блока RS-485 Есть   Нет
наличие блока импульсного выхода Есть   Нет
наличие блока уставок сигнализации Есть   Нет
длина линии связи между первичными датчиками и электронным блоком (не более 50 м)
Количество:
Способ доставки

АКРОН-01

Портативный измерительный комплект с ультразвуковым расходомером АКРОН-01

В состав комплекта, размещенного в "дипломате", входят:

  • расходомер ультразвуковой с накладными излучателямиАКРОН-01;
  • ультразвуковой датчик толщиномера;
  • сетевой адаптер.

   Расходомер АКРОН-01 предназначен для измерения мгновенного расхода и интегрального объема (количества) звукопроводящих жидкостей в напорных трубопроводах систем водоснабжения и канализации.

   Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

   Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-2, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и магнитного устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на очищенной наружной поверхности.

Смотреть технические характеристики

   Расходомер АКРОН-01 имеет графический дисплей для вывода следующей информации:

  • текущие значения измеряемых величин:
  • - объема жидкости, протекающей в прямом и обратном направлении;

    - мгновенного значения расхода;

    - скорости потока;

    - толщины стенки трубопровода

    - времени интегрирования;

  • архив данных с задаваемым периодом архивирования (1 с - 3600 с)
  • - 20 000 результатов измерений значений мгновенного расхода;

    - 50 типоразмеров трубопроводов;

  • индикация настройки акустического канала при монтаже;
  • диагностические сообщения о неисправностях.

   Возможен вывод информации на компьютер через встроенный интерфейс RS-232.

    Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений под № 20711-00

технические характеристики АКРОН-01

Параметр Значение
Диаметр условного прохода трубопровода, мм 40÷2000
Верхние пределы диапазонов измеряемого расхода, м3/ч 8÷40000
Основная погрешность, %
  - при измерении объемного расхода
  - при измерении количества

± 1.5
± 2
Температура, оС
  - контролируемой среды
  - воздуха, окружающего БЭ-2

-10÷+150
-20÷+50
Питание (внутренняя батарея или сетевой адаптер), B 9
Время непрерывной работы без подзарядки аккумулятора не менее, ч
(Возможна работа от сети переменного тока 220 В с использованием сетевого адаптера)
8
Габариты, мм 100 х 290 х 420
Масса, кг, не более 6


верхние пределы измеряемых расходов
и ряд диаметров условного прохода трубопровода

Диаметр условного прохода, Dу, мм Диапазоны измеряемых расходов,
Q, м3/ч
40 (0,16 - 8)…(1-50)
50 (0,2 - 10)...(2 - 100)
65 (0,25 - 12,5)...(3,2 - 160)
80 (0,32 - 16)...(5 - 250)
100 (0,4 - 20)...(6,4 - 320)
125 (0,5 - 25)...(8 - 400)
150 (0,64 - 32)...(12 - 600)
200 (0,8 - 40)...(20 - 1000)
250 (1 - 50)...(25 - 1250)
350 (1,2 - 60)...(32 - 1600)
400 (1,6 - 80)...(40 - 2000)
500 (2 - 100)...(64 - 3200)
650 (2,5 - 125)...(80 - 4000)
800 (3,2 - 160)...(160 - 8000)
1000 (4 - 200)...(320 - 16000)
2000 (8 - 400)...(800 - 40000)

Яндекс.Метрика



© 2002 - 2016. ООО "КИП-Трейд" | Все права защищены | Разработка создание сайта OOO "РекТайм"

Написать нам сообщение Перейти на главную страницу сайта Посмотреть или скачать каталоги продукции Доставка до офиса Вашей компании Координаты компании ООО КИП-ТРЕЙД
